バックアップ治具MagiFIX®
はんだ印刷・マウンター用バックアップ治具
MagiFIX®ホルダは、はんだ印刷やマウンター実装時の基板の受け治具です。
印刷精度、作業効率の向上に貢献します。
特長
- 段取り換えの簡略化
- メタルマスクと同時発注が可能
- 各種メーカーの設備への対応が可能
- 樹脂材でも対応可能
- 印刷精度の向上
- 基板の反り凹凸を吸収
- 優れた密着性を実現
- 柔らかい材料の背受け部で部品背面にてホールド可能
- データ支給で設計から対応
- トータルコストの圧縮を実現
従来のはんだ印刷との違い

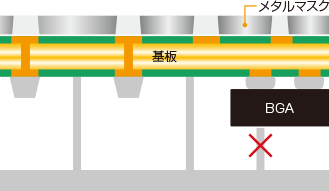

従来のはんだ印刷
従来の基板をサポートピンで保持する場合だと…
- ピンによるポイント支持のため基板にたわみが発生
- ピンの差し間違えによる、部品接触破損
- 生産種ごとにピンの差し替えをするため、準備ができるまでに時間がかかる etc.
様々な問題が発生

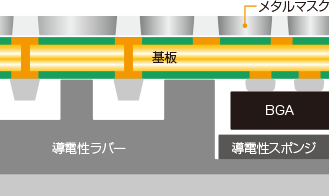

MagiFIX®ホルダを使用した場合
「MagiFIX®ホルダ」を使用すれば…
- 面で支えることにより基板のたわみを防止
- スポンジやゴムによって基板を支えるため部品接触破損を防止
- ねじ止めだけで簡単にホルダをセッティングできるため段取り換え時間を短縮
問題解決
基本仕様
製品紹介動画
基板分割機用バックアップ治具
MagiFIX®デバイダは基板のミシン目を基板分割機で切断・分割する際の基板受け治具です。
基板分割作業の効率化、品質安定化に貢献します。
またお客様のご要望に合わせてご提案します。
特長
- ルーター分割時の基板のたわみ防止
- 分割作業の効率化と品質安定化を実現
- 基板位置決め精度を向上
- 基板反り、暴れ防止
- 分割軌跡ズレを防止
- 基板上面への切粉付着防止
- 実装済み部品との干渉を防止
アダプタタイプ
カバータイプ
インナープレートタイプ基本仕様
